接地および避雷設備に関するガイドライン
落雷により毎年人が亡くなっています。 雷雨が発生すると、雷は数秒で最大 200,000 アンペアの電力を供給することがあります。 雷保護について理解する必要がある最も重要な側面は、直撃雷が人、建物、自然環境に壊滅的な影響を与えるだけでなく、遠隔地からの雷放電 (落雷による) によって引き起こされるサージによって電子機器が損傷することの方が多いということです。 。 電磁パルスまたは LEMP)、または大規模な電気システムにおけるスイッチング動作。

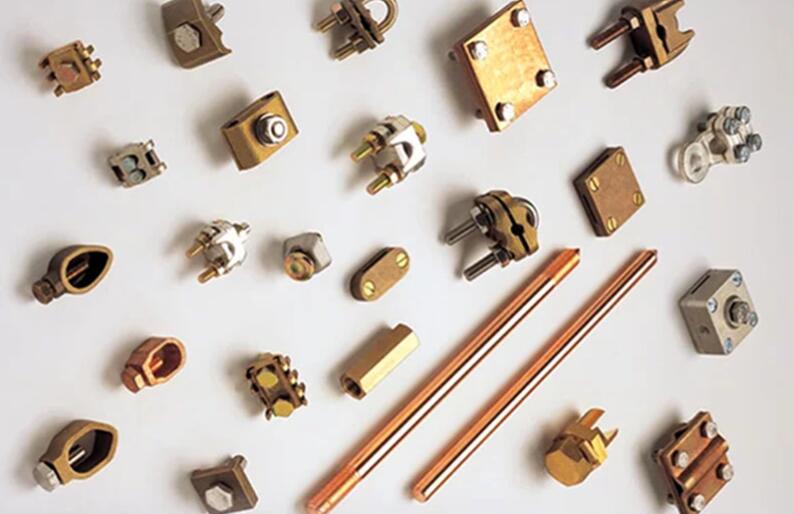

建物や電子機器を適切に保護するには、最良の国際規格に従って設計およびテストされた避雷設備および接地設備を使用する必要があります。 落雷保護の国際規格は IEC 62305 – 「落雷に対する保護」 (多くの国で国家規格としても受け入れられています) と呼ばれ、特にインド標準局によって IS IEC 62305 として採用されており、そのセクションの 1 つで落雷保護について説明しています。高さ制限のない建物構造のシステム計画、設置、テスト、メンテナンスのニーズ。
落雷から建物を保護する能力とその効果を確実に高めるには、避雷システム (エアターミナル、引き込み線、接地など) を適切に設計することが重要です。 残念なことに、今日のほとんどの建物は、基本要件または法的要件に準拠していないシステムに従っています。 垂直吹出口だけでは建物保護の目的を解決できないため、保護角方式、メッシュ導体方式、ローリングボール方式などを用いて建物全体を完全に保護しない限り、建物保護の目的を達成することはできません。
以下を実行することによってのみ、効果的な雷保護を実現できます。
保護タイプ
リスク評価に基づく保護レベル
この製品は技術的に認定されており、最新の関連する IEC 規格に準拠しています。
部品のサイズと寸法
端末の位置とカバー範囲
ワイヤのルーティングと接続
適切かつ必要な接地対策
該当する場合、天然成分をダウンリンクとして適切に利用します。
設計ガイドライン: 外部 LPS をより安全に取り付けるには、次の設計ガイドラインに従う必要があります。
可能であれば、構造体の露出した隅々に引き込み導体を設置する必要があります。
引下げ導体は、空中終端導体の直接の続きを形成する必要があります。
地球への最短かつ最も直接的な経路を提供するために真っ直ぐで垂直
下り導体のループは避ける必要がありますが、それが不可能な場合は、距離「s」を維持する必要があります。
たとえそれらが絶縁体で覆われていたとしても、引き込み導体を側溝または縦樋に接続してください。
異なる材質を使用した複数の接続は許可されません。
過大なサイズの導体 (IEC 62305-3 の表 – 5 に記載されている不適格な材料) は厳密に避けてください。
引込導体と可燃物との距離が確保できない場合には、引込導体の断面積は100平方ミリメートル以上とする。
空気終端またはダウンコンダクターと構造金属部品、金具および内部システムとの間の電気的絶縁は、部品間に分離距離「ｓ」より大きい距離「ｄ」を設けることによって達成され得る。
S'=(Ki) x {Kc/Km} x L
で：
Ki – 選択した LPS レベルに依存します
Kc – 引下げ導体を流れる雷電流に依存します
Km – 電気絶縁材料によって異なります
L – 最も近い EPB ポイントまでの分離距離を考慮する必要があるエア終端またはダウンコンダクターに沿ったメートル単位の長さ。
規格 (IEC): 国際電気標準会議は、すべての電気、電子、および関連技術の国際規格を開発および発行しており、この分野をリードする国際機関です。
IEC 62305 – 雷保護は、世界中の雷保護規格を通知する最高レベルの文書です。
UL と CSA は、米国、カナダ、および世界の他の地域で広く採用されている北米の認証機関です。
UL 467: 接地および接着装置、
UL 96A: 雷保護システムおよび C22 の設置要件は、この分野におけるいくつかの重要な規格です。
結論: 作業員の安全を確保し、建物や電子機器を落雷から保護するには、接地および避雷システムを設置する必要があります。
